CABLES HVCRC (High Voltage Composite Reinforced Conductors)

CABLES HVCRC (High Voltage Composite Reinforced Conductors) CABLES HVCRC (High Voltage Composite Reinforced Conductors)

CABLES HVCRC (High Voltage Composite Reinforced Conductors)

Conductores de aluminio de alta conductividad fabricados en alambres trapezoidales, con núcleo híbrido de carbono y vidrio que permite operación a altas temperaturas y baja flecha.

Lee más
Contáctanos

Productos

Acciones
Filtros

  • Productos

Amsterdam - Dove (370 - 47 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: AMSTERDAM / DOVE
  • Aluminium cross-section: 369 mm²
  • Cross-section of the cores: 47.2 mm²
  • Sección del conductor: 416.2 mm²
  • Core diameter: 7.8 mm
  • Número de alambres de Aluminio: 18
  • Diámetro del conductor: 23.55 mm
  • Diámetro exterior nominal: 23.55 mm
  • Peso aproximado: 1107 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.077 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.079 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.094 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.126 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.132 Ohm/km
  • Reactancia inductiva: 0.217 Ohm/km
  • Capacitive reactance: 0.186 MOhm.km
  • Ampacity 180°C: 1459 A
  • Ampacity 200°C: 1539 A
  • Mínima Resistencia a la Tracción del conductor: 128.0 kN
  • Nominal Tensile Strength Core: 105.8 kN



Brussels - Grosebeak (430 - 52 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: BRUSSELS / GROSBEAK
  • Aluminium cross-section: 421.7 mm²
  • Cross-section of the cores: 51.9 mm²
  • Sección del conductor: 473.6 mm²
  • Core diameter: 8.1 mm
  • Número de alambres de Aluminio: 20
  • Diámetro del conductor: 25.13 mm
  • Diámetro exterior nominal: 25.13 mm
  • Peso aproximado: 1262 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.068 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.069 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.082 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.111 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.116 Ohm/km
  • Reactancia inductiva: 0.213 Ohm/km
  • Capacitive reactance: 0.183 MOhm.km
  • Ampacity 180°C: 1592 A
  • Ampacity 200°C: 1680 A
  • Mínima Resistencia a la Tracción del conductor: 141.8 kN
  • Nominal Tensile Strength Core: 116.5 kN



Casablanca - Laredo (280 - 40 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: CASABLANCA / LAREDO
  • Aluminium cross-section: 275.5 mm²
  • Cross-section of the cores: 39.7 mm²
  • Sección del conductor: 315.2 mm²
  • Core diameter: 7.1 mm
  • Número de alambres de Aluminio: 16
  • Diámetro del conductor: 20.51 mm
  • Diámetro exterior nominal: 20.51 mm
  • Peso aproximado: 835.5 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.104 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.104 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.125 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.168 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.177 Ohm/km
  • Reactancia inductiva: 0.226 Ohm/km
  • Capacitive reactance: 0.194 MOhm.km
  • Ampacity 180°C: 1207 A
  • Ampacity 200°C: 1273 A
  • Mínima Resistencia a la Tracción del conductor: 105.6 kN
  • Nominal Tensile Strength Core: 89.1 kN



Copenhagen - Linnet (230 - 28 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: COPENHAGEN / LINNET
  • Aluminium cross-section: 221.3 mm²
  • Cross-section of the cores: 28 mm²
  • Sección del conductor: 249.3 mm²
  • Core diameter: 5.9 mm
  • Número de alambres de Aluminio: 16
  • Diámetro del conductor: 18.29 mm
  • Diámetro exterior nominal: 18.29 mm
  • Peso aproximado: 663.8 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.129 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.13 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.155 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.209 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.22 Ohm/km
  • Reactancia inductiva: 0.233 Ohm/km
  • Capacitive reactance: 0.201 MOhm.km
  • Ampacity 180°C: 1044 A
  • Ampacity 200°C: 1100 A
  • Mínima Resistencia a la Tracción del conductor: 73.1 kN
  • Nominal Tensile Strength Core: 59.8 kN



Dublin - Drake (530 - 71 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: DUBLIN / DRAKE
  • Aluminium cross-section: 524.8 mm²
  • Cross-section of the cores: 71.3 mm²
  • Sección del conductor: 596.1 mm²
  • Core diameter: 9.5 mm
  • Número de alambres de Aluminio: 22
  • Diámetro del conductor: 28.17 mm
  • Diámetro exterior nominal: 28.17 mm
  • Peso aproximado: 1583 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.054 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.056 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.067 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.089 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.093 Ohm/km
  • Reactancia inductiva: 0.206 Ohm/km
  • Capacitive reactance: 0.176 MOhm.km
  • Ampacity 180°C: 1841 A
  • Ampacity 200°C: 1945 A
  • Mínima Resistencia a la Tracción del conductor: 191.5 kN
  • Nominal Tensile Strength Core: 160.1 kN



Glasgow - Waco (240 - 47 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: GLASGOW / WACO
  • Aluminium cross-section: 238.2 mm²
  • Cross-section of the cores: 47.2 mm²
  • Sección del conductor: 285.4 mm²
  • Core diameter: 7.8 mm
  • Número de alambres de Aluminio: 18
  • Diámetro del conductor: 19.55 mm
  • Diámetro exterior nominal: 19.55 mm
  • Peso aproximado: 746.3 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.12 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.121 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.145 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.195 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.204 Ohm/km
  • Reactancia inductiva: 0.228 Ohm/km
  • Capacitive reactance: 0.197 MOhm.km
  • Ampacity 180°C: 1106 A
  • Ampacity 200°C: 1065 A
  • Mínima Resistencia a la Tracción del conductor: 120.1 kN
  • Nominal Tensile Strength Core: 105.8 kN



Helsinki - Pasadena (160 - 28 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: HELSINKI / PASADENA
  • Aluminium cross-section: 152.5 mm²
  • Cross-section of the cores: 28 mm²
  • Sección del conductor: 180.5 mm²
  • Core diameter: 5.9 mm
  • Número de alambres de Aluminio: 18
  • Diámetro del conductor: 15.65 mm
  • Diámetro exterior nominal: 15.65 mm
  • Peso aproximado: 473.8 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.187 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.188 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.225 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.303 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.318 Ohm/km
  • Reactancia inductiva: 0.242 Ohm/km
  • Capacitive reactance: 0.21 MOhm.km
  • Ampacity 180°C: 826 A
  • Ampacity 200°C: 869 A
  • Mínima Resistencia a la Tracción del conductor: 69.0 kN
  • Nominal Tensile Strength Core: 59.8 kN



Lisbon - Hawk (320 - 40 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: LISBON / HAWK
  • Aluminium cross-section: 316.7 mm²
  • Cross-section of the cores: 39.7 mm²
  • Sección del conductor: 356.4 mm²
  • Core diameter: 7.1 mm
  • Número de alambres de Aluminio: 16
  • Diámetro del conductor: 21.79 mm
  • Diámetro exterior nominal: 21.79 mm
  • Peso aproximado: 949.5 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.09 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.091 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.109 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.147 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.154 Ohm/km
  • Reactancia inductiva: 0.222 Ohm/km
  • Capacitive reactance: 0.191 MOhm.km
  • Ampacity 180°C: 1319 A
  • Ampacity 200°C: 1391 A
  • Mínima Resistencia a la Tracción del conductor: 108.1 kN
  • Nominal Tensile Strength Core: 89.1 kN



Oslo - Irving (320 - 60 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: OSLO / IRVING
  • Aluminium cross-section: 315.2 mm²
  • Cross-section of the cores: 60.3 mm²
  • Sección del conductor: 375.5 mm²
  • Core diameter: 8.8 mm
  • Número de alambres de Aluminio: 20
  • Diámetro del conductor: 22.4 mm
  • Diámetro exterior nominal: 22.4 mm
  • Peso aproximado: 983.5 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.091 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.092 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.11 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.147 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.155 Ohm/km
  • Reactancia inductiva: 0.22 Ohm/km
  • Capacitive reactance: 0.189 MOhm.km
  • Ampacity 180°C: 1327 A
  • Ampacity 200°C: 1400 A
  • Mínima Resistencia a la Tracción del conductor: 154.1 kN
  • Nominal Tensile Strength Core: 135.2 kN



Reykjavik - Oriole (230 - 40 mm2)

Nexans ref.

  • Embalaje: Bobina
  • Tipo de cable: REYKJAVIK / ORIOLE
  • Aluminium cross-section: 223.1 mm²
  • Cross-section of the cores: 39.7 mm²
  • Sección del conductor: 262.8 mm²
  • Core diameter: 7.1 mm
  • Número de alambres de Aluminio: 20
  • Diámetro del conductor: 18.82 mm
  • Diámetro exterior nominal: 18.82 mm
  • Peso aproximado: 690.8 kg/km
  • Resistencia máxima del conductor en CC a 20º C: 0.128 Ohm/km
  • Max. Electrical Resistance. AC 50Hz 25°C: 0.129 Ohm/km
  • Max. Electrical Resistance AC 50Hz 75°C : 0.154 Ohm/km
  • Max. Electrical Resistance AC 50Hz 180°C : 0.208 Ohm/km
  • Max. Electrical Resistance AC 50Hz 200°C : 0.218 Ohm/km
  • Reactancia inductiva: 0.231 Ohm/km
  • Capacitive reactance: 0.199 MOhm.km
  • Ampacity 180°C: 1058 A
  • Ampacity 200°C: 1114 A
  • Mínima Resistencia a la Tracción del conductor: 102.5 kN
  • Nominal Tensile Strength Core: 89.1 kN



Descripción

Descripción

Application

Los cables HVCRC CENTELSA by Nexans son diseñados para mejorar la capacidad de corriente de la línea, reducir la flecha, las perdidas eléctricas y son usados en líneas aéreas de transmisión de energía eléctrica. Adicionalmente son una excelente alternativa para proyectos de repotenciación de líneas de transmisión.

Construcción

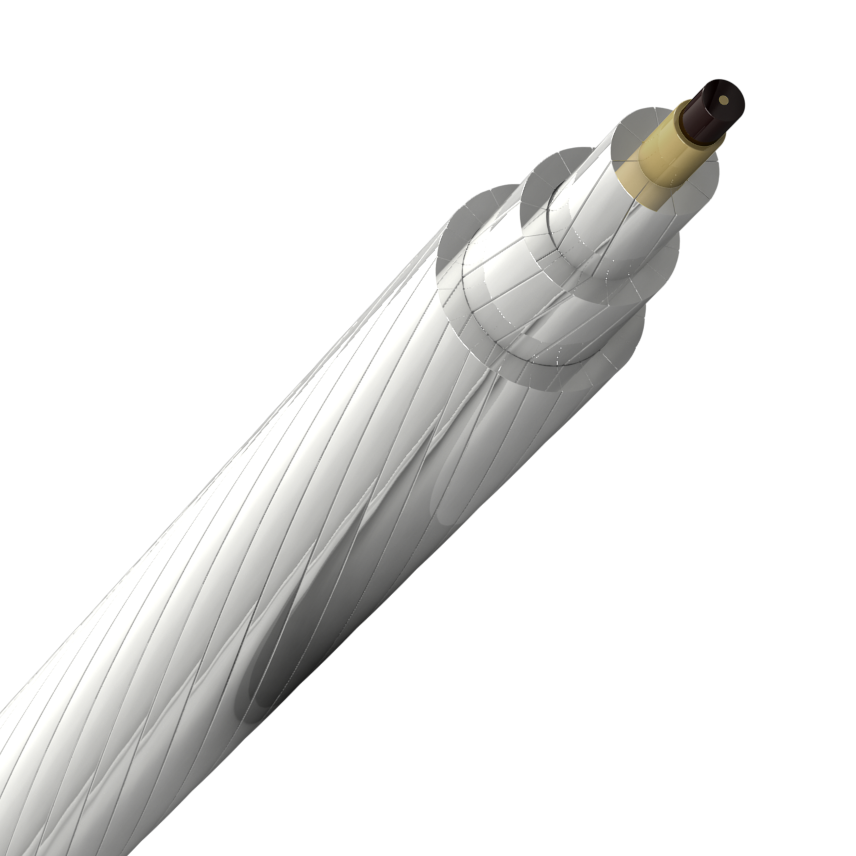

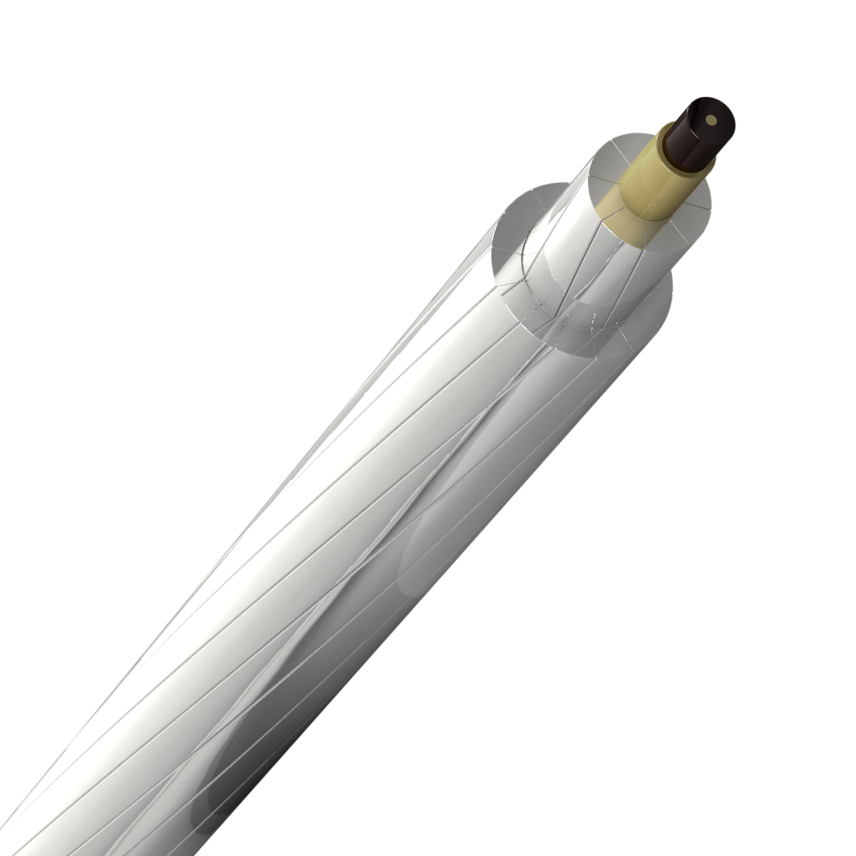

Conductor compuesto por alambres trapezoidales de aleación de aluminio recocido 1350-O de alta conductividad, cableados sobre núcleo en fibra de carbono y vidrio embebido en una resina termoestable de alta temperatura.

Normas Aplicables

  • ASTM B987
  • ASTM B857
  • IEC 62219

Certificado

RETIE N°06613

Temperatura

  • 180°C, Operación continua.
  • 200°C, Emergencia por 8760 Horas.

Empaque

Carretes de Madera



Ampacity Conditions

Current Capacity at continous operating temperature of 180°C and 200 °C in emergency, calculated according to IEEE Standard 738-2012 under the following conditions:

  • Wind 2 ft/s (0.61 m/s) with an angle of 90°.
  • Emissivity Coefficient 0.6.
  • Solar Absorption Coefficient 0.5.
  • Ambient temperature 25°C.
  • Solar radiation 93 W/ft2 (1000 W/m2).
  • System Frecuency 50 Hz.

NOTE:

  • The data reported here are nominal and are subject to tolerances according to standards and normal manufacturing practices.
  • Other configurations not specified in this catalog may be available under special request and minimum manufacturing quantities.

Características

Características

Características de construcción

Características de construcción

Forma del conductor
Compact Stranded (trapezoidal wires)
Material del conductor
Aluminum / Composite Core

Características de uso

Características de uso

Maximum operating temperature (cables)
180 °C
Embalaje
Carrete

Recursos

Recursos

Cerrar

Nuestros sitios web

Selecciona tu país para conocer nuestros productos y soluciones

Contáctanos

Temas sobre los que desea recibir mayor información

Campos requeridos

Por favor revise la data ingresada e intente nuevamente

El correo debe contener este símbolo @

Protección de data personal

Tiene el derecho de rechazar el procesamiento de sus datos personales y/o su uso para propósitos comerciales

¡Gracias!

Gracias por contactarse con nosotros. Nos pondremos en contacto pronto.

Error

Ocurrió un error. Por favor intentar nuevamente

Cerrar

Contáctanos

Campos requeridos

Por favor revise la data ingresada e intente nuevamente

El correo debe contener este símbolo @

Protección de data personal

Tiene el derecho de rechazar el procesamiento de sus datos personales y/o su uso para propósitos comerciales

¡Gracias!

Gracias por contactarse con nosotros. Nos pondremos en contacto pronto.

Error

Ocurrió un error. Por favor intentar nuevamente

Cerrar
