120 mm2
120 mm2
La Oferta Solar de Nexans incluye cables premium creados específicamente con altos estándares de ingeniería. Los cables de baja tensión de aluminio de Nexans transforman el proceso de electrificación.
Lee másDescripción
Descripción
Estándares
-
InternacionalIEC 60228; IEC 60502-1
Application
- Panel interconnection and main linear connection in DC.
- Suitable for installation in duct, cable tray or directly buried.
- Suitable for dry and wet places at an operating temperature of 90 ° C.

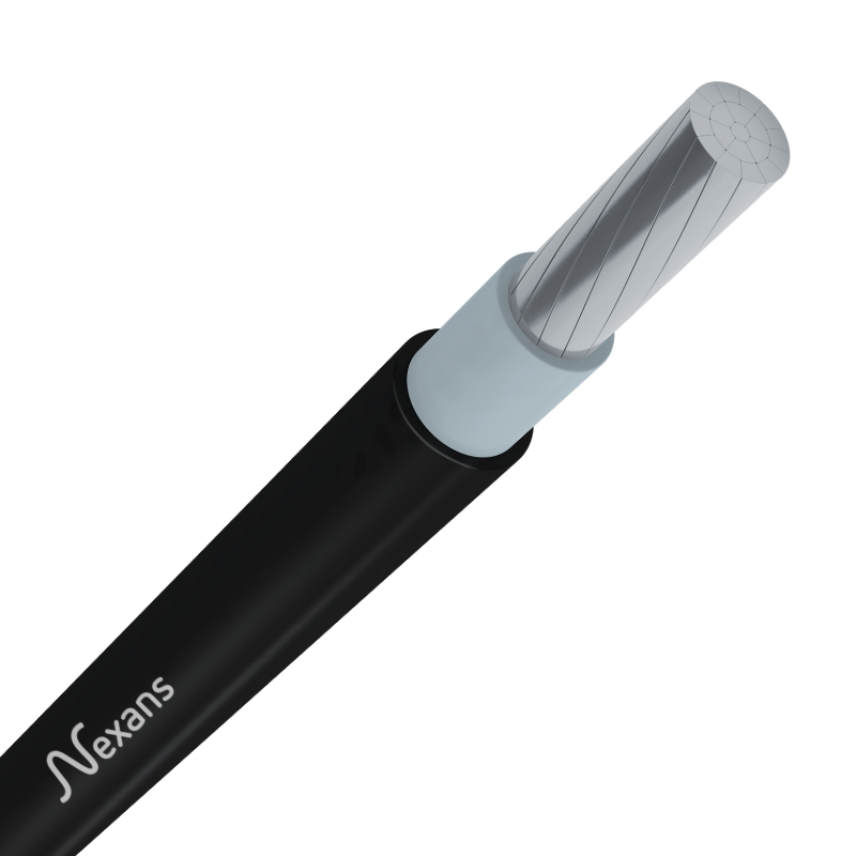

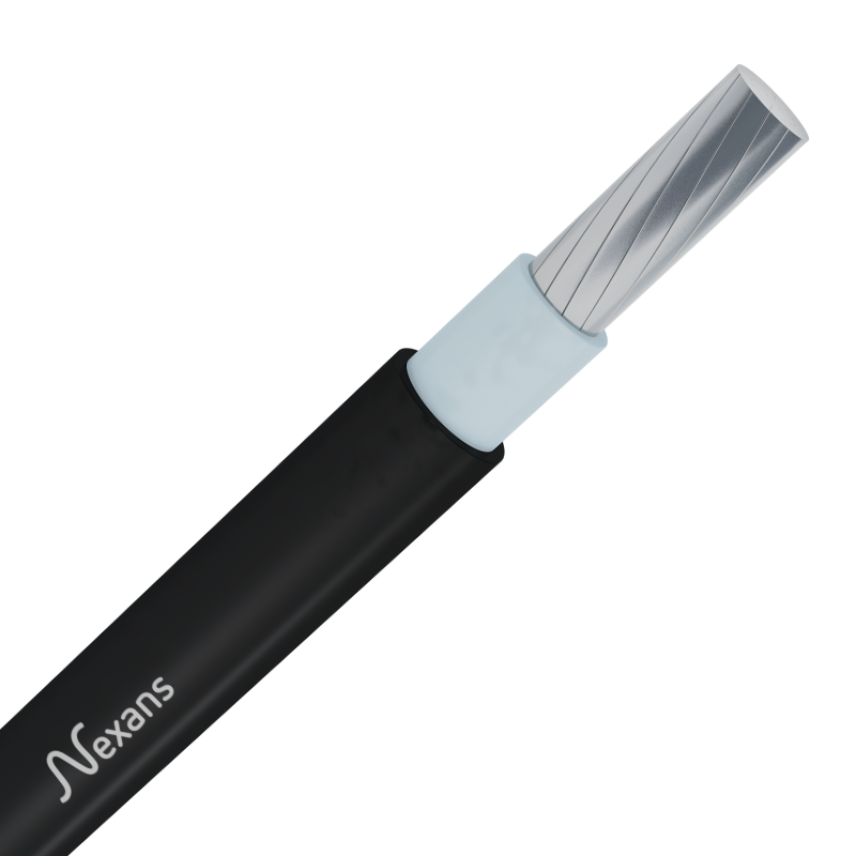

Construction
Conductor
Flexible soft copper conductor class 5
Insulation
Crosslinked polyethylene XLPE Halogen-free, flame retardant.
Applicable Standards
- UL 4703
Certificate
RETIE and NORMA N° 06875
Operating Temperature
90°C
Operating Voltage
2kV
Marking
NEXANS COLOMBIA. < Calibre AWG / Kcmil > ENERGYFLEX PV WIRE XLPE- LHFR-LS 2KV AC/DC 90C Sun Res VW-1( m).
Ampacity Conditions
- IEC 60364-5-52, Table B.52.5, Method D1, Duct buried in the ground Ta: 20°C, Tc: 90°C.
- The data indicated in this table are subject to normal manufacturing tolerances.
NOTE:
- Other configurations not specified in this catalog may be available under special request and minimum manufacturing quantities.
Características
Características

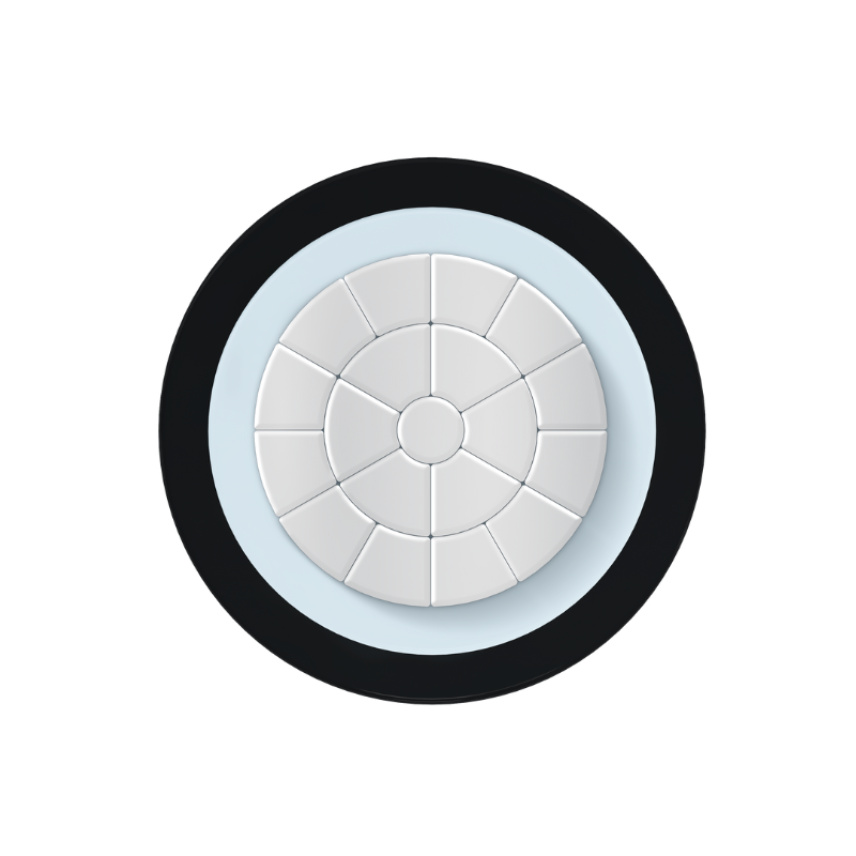

Características de construcción
Características de construcción
Aislamiento
XLPE
Flexibilidad del conductor
Class 2
Forma del conductor
Compact round
Jacket material
PVC
Material del conductor
Stranded aluminum
Características dimensionales
Características dimensionales
Peso aproximado
462 kg/km
Sección del conductor
120 mm²
Diámetro del conductor
12.81 mm
Diámetro exterior nominal
17.71 mm
Espesor aislación
1.2 mm
Nominal jacket thickness
1.2 inches
Número de fases
1
Características eléctricas
Características eléctricas
Intensidad de corriente admisible
223.0 A
Resistencia máxima del conductor en CC a 20º C
0.253 Ohm/km
Tensión nominal de servicio Uo/U (Um)
0.6/1(1.2)kV AC - 0.9/1.5(1.8)kV DC
Características mecánicas
Características mecánicas
Resistencia a la abrasión
Excelente
Resistencia mecánica a impactos
UL 493
Características de uso
Características de uso
No propagación de la llama
IEC 60332-1-2
RoHS compliant
Yes
Minimum installation temperature
-40 °C
Resistencia a Radiación Ultravioleta
UL 2556 - Resistencia a los rayos solares
Sumergido en agua
AD8
Outdoor Use
-
Resistencia a la intemperie
Sí
