CAAI 0,6/1 kV Neutro AAAC Cubierto sin Alumbrado Público
CAAI 0,6/1 kV 1x16+NA25 mm2
Nexans ref. P00015875-5 - País de referencia 10037273
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 5 mm
- Diámetro exterior nominal: 16.2 mm
- Peso aproximado: 168 kg/km
CAAI 0,6/1 kV 1x25+NA25 mm2
Nexans ref. P00015876-5 - País de referencia 10037274
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 5.8 mm
- Diámetro exterior nominal: 17.0 mm
- Peso aproximado: 195 kg/km
CAAI 0,6/1 kV 1x70+NA50 mm2
Nexans ref. P00034652-0
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 9.8 mm
- Diámetro exterior nominal: 25.3 mm
- Peso aproximado: 445 kg/km
CAAI 0,6/1 kV 2x16+NA25 mm2
Nexans ref. P00015900-5 - País de referencia 10037242
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 5 mm
- Diámetro exterior nominal: 17.2 mm
- Peso aproximado: 235 kg/km
CAAI 0,6/1 kV 2x25+NA25 mm2
Nexans ref. P00015902-5 - País de referencia 10037275
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 5.8 mm
- Diámetro exterior nominal: 18.2 mm
- Peso aproximado: 290 kg/km
CAAI 0,6/1 kV 2x35+NA25 mm2
Nexans ref. P00015903-6 - País de referencia 10037276
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 6.9 mm
- Diámetro exterior nominal: 19.7 mm
- Peso aproximado: 353 kg/km
CAAI 0,6/1 kV 2x35+NA50 mm2
Nexans ref. P00019666-2
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 6.9 mm
- Diámetro exterior nominal: 22.8 mm
- Peso aproximado: 452 kg/km
CAAI 0,6/1 kV 2x50+NA35 mm2
Nexans ref. P00019411-3
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 8.1 mm
- Diámetro exterior nominal: 23.7 mm
- Peso aproximado: 488 kg/km
CAAI 0,6/1 kV 2x50+NA50 mm2
Nexans ref. P00019668-3
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 8.1 mm
- Diámetro exterior nominal: 25.3 mm
- Peso aproximado: 553 kg/km
CAAI 0,6/1 kV 2x70+NA50 mm2
Nexans ref. P00020878-2
- Embalaje: Bobina (m)
- Diámetro del Conductor de Fase: 9.8 mm
- Diámetro exterior nominal: 27.7 mm
- Peso aproximado: 691 kg/km
CAAI 0,6/1 kV 3x120+NA70 mm2
Nexans ref. P00017153-7 - País de referencia 10039474
- Diámetro del Conductor de Fase: 12.8 mm
- Diámetro exterior nominal: 39.7 mm
- Peso aproximado: 1537 kg/km
CAAI 0,6/1 kV 3x150+NA70 mm2
Nexans ref. P00034620-1 - País de referencia 10054768
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 14.3 mm
- Diámetro exterior nominal: 42.5 mm
- Peso aproximado: 1796 kg/km
CAAI 0,6/1 kV 3x16+NA25 mm2
Nexans ref. P00015878-4 - País de referencia 10046885
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 5 mm
- Diámetro exterior nominal: 18.6 mm
- Peso aproximado: 303 kg/km
CAAI 0,6/1 kV 3x185+NA50 mm2
Nexans ref. P00031887-2 - País de referencia 10052233
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 16 mm
- Diámetro exterior nominal: 44.9 mm
- Peso aproximado: 2072 kg/km
CAAI 0,6/1 kV 3x240+NA50mm2
Nexans ref. P00025621-2 - País de referencia 10052234
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 18.4 mm
- Diámetro exterior nominal: 49.3 mm
- Peso aproximado: 2589 kg/km
CAAI 0,6/1 kV 3x25+NA25 mm2
Nexans ref. P00015877-5 - País de referencia 10037278
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 5.8 mm
- Diámetro exterior nominal: 20.1 mm
- Peso aproximado: 385 kg/km
CAAI 0,6/1 kV 3x25+NA35mm2
Nexans ref. P00029784-1
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 5.8 mm
- Diámetro exterior nominal: 20.7 mm
- Peso aproximado: 419 kg/km
CAAI 0,6/1 kV 3x35+NA25 mm2
Nexans ref. P00015904-6 - País de referencia 10037279
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 6.9 mm
- Diámetro exterior nominal: 22.1 mm
- Peso aproximado: 479 kg/km
CAAI 0,6/1 kV 3x35+NA50mm2
Nexans ref. P00013485-2
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 6.9 mm
- Diámetro exterior nominal: 24.0 mm
- Peso aproximado: 578 kg/km
CAAI 0,6/1 kV 3x50+NA35mm2
Nexans ref. P00020772-4 - País de referencia 10045228
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 8.1 mm
- Diámetro exterior nominal: 26.7 mm
- Peso aproximado: 665 kg/km
CAAI 0,6/1 kV 3x70+NA50mm2
Nexans ref. P00023276-3 - País de referencia 10045227
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 9.8 mm
- Diámetro exterior nominal: 31.1 mm
- Peso aproximado: 937 kg/km
CAAI 0,6/1 kV 3x70+NA70 mm2
Nexans ref. P00019022-2
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 9.8 mm
- Diámetro exterior nominal: 32.0 mm
- Peso aproximado: 1004 kg/km
CAAI 0,6/1 kV 3x95+NA50 mm2
Nexans ref. P00019078-2
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 11.5 mm
- Diámetro exterior nominal: 34.4 mm
- Peso aproximado: 1185 kg/km
CAAI 0,6/1 kV 3x95+NA70 mm2
Nexans ref. P00019038-4 - País de referencia 10045226
- Embalaje: Cut to length (m)
- Diámetro del Conductor de Fase: 11.5 mm
- Diámetro exterior nominal: 35.3 mm
- Peso aproximado: 1251 kg/km
Descripción
Descripción
Aplicación
Para redes secundarias de distribución aérea urbana y rural, con tensiones hasta 1000 V.
NORMAS
PRODUCTO
NTP-IEC 60228; NTP 370.254; NTP 370.258; IEC 60228
ENSAYOS
IEC 60811-201; IEC 60811-401; IEC 60811-402; IEC 60811-501;
IEC 60811-502; IEC 60811-507; IEC 60811-511

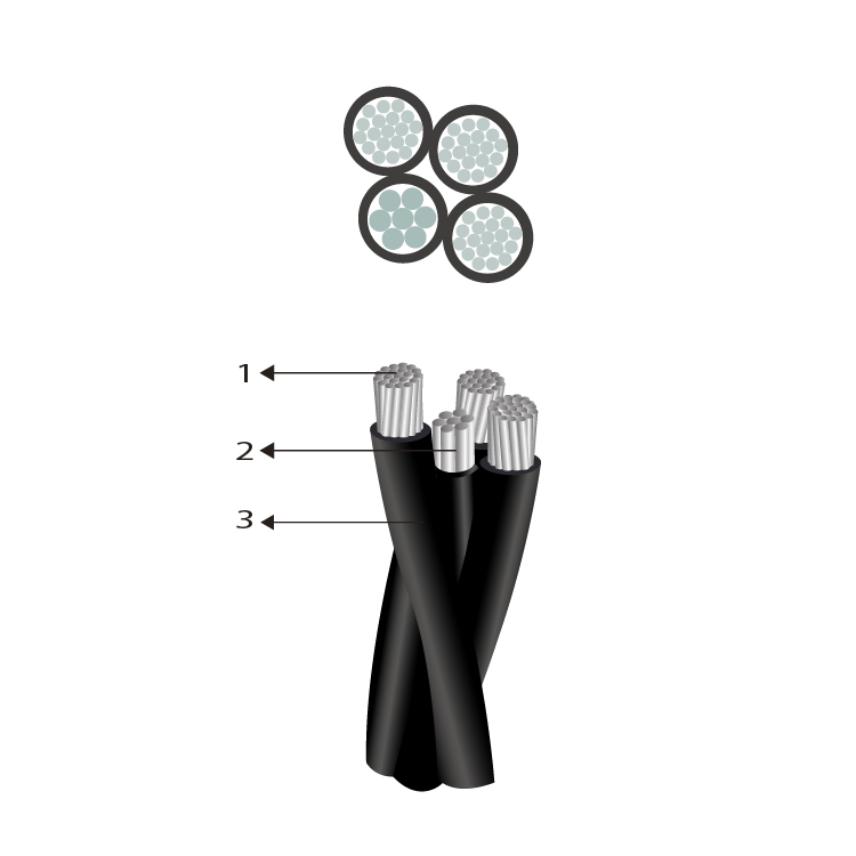

CONSTRUCCIÓN
1. Conductor: Aluminio 1350, clase 2.
2. Aislamiento: Polietileno reticulado XLPE.
3. Neutro soporte aislado: AAAC - Aleación de aluminio 6201 - XLPE.
PRINCIPALES CARACTERÍSTICAS
Disminuye el hurto de energía, el polietileno reticulado permite mayor capacidad de corriente y alta resistencia de aislamiento, menor reactancia inductiva que con conductores desnudos, usados en líneas de distribución aérea. Mayor seguridad por la resistencia mecánica y dureza del aislamiento. No se requiere el uso de aisladores para su instalación. Resistente a la abrasión, intemperie y rayos solares.
SECCIÓN
Desde 16 mm2 hasta 240 mm2.
MARCACIÓN
INDECO BY NEXANS CAAI 0,6/1 kV - (Nro. fases x Sección) + NA (Sección neutro soporte) - Año - Metrado secuencial.
EMBALAJE
En carretes de madera no retornables.
COLOR
Negro, ver identificación de fases.
NORMAS DE PRODUCTO
NTP-IEC 60228: Conductores para cables aislados.
NTP 370.254: Cables para distribución aérea autosoportados aislados con XLPE para tensiones hasta e inclusive 0.6/1 kV.
NTP 370.258: Conductores con alambres redondos de aluminio cableados concéntricamente para líneas aéreas.
IEC 60228: Conductores para cables aislados.
NORMAS DE ENSAYO
IEC 60811-201: Medición del espesor de aislamiento.
IEC 60811-401: Métodos de envejecimiento térmico. Envejecimiento en horno de aire.
IEC 60811-402: Ensayo de absorción de agua.
IEC 60811-501: Ensayo para determinar las propiedades mecánicas del aislamiento y cubierta.
IEC 60811-502: Ensayo de contracción para aislamientos.
IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulados.
IEC 60811-511: Medición del índice de fluidez en caliente de los compuestos de polietileno.
RADIO DE CURVATURA UNA VEZ INSTALADO
R = f x D
R: Radio de curvatura una vez instalado (mm).
f: Factor multiplicativo.
D: Diámetro nominal exterior del cable (mm).
Condiciones de Cálculo de Corriente - redes secundarias aéreas CAAI
CONDICIONES DE CÁLCULO DE CORRIENTE BASADOS EN ABNT NBR 8182
Temperatura máxima del conductor : 90°C.
Temperatura ambiente : 30°C.
Velocidad del viento: Nula.
Intensidad de radiación solar: 1000 W/m2
Conductores aislados cableados (trenzados).
