Descripción
Descripción
Aplicación:
En sistemas de puesta a tierra, protección de equipos y aplicaciones de uso general.

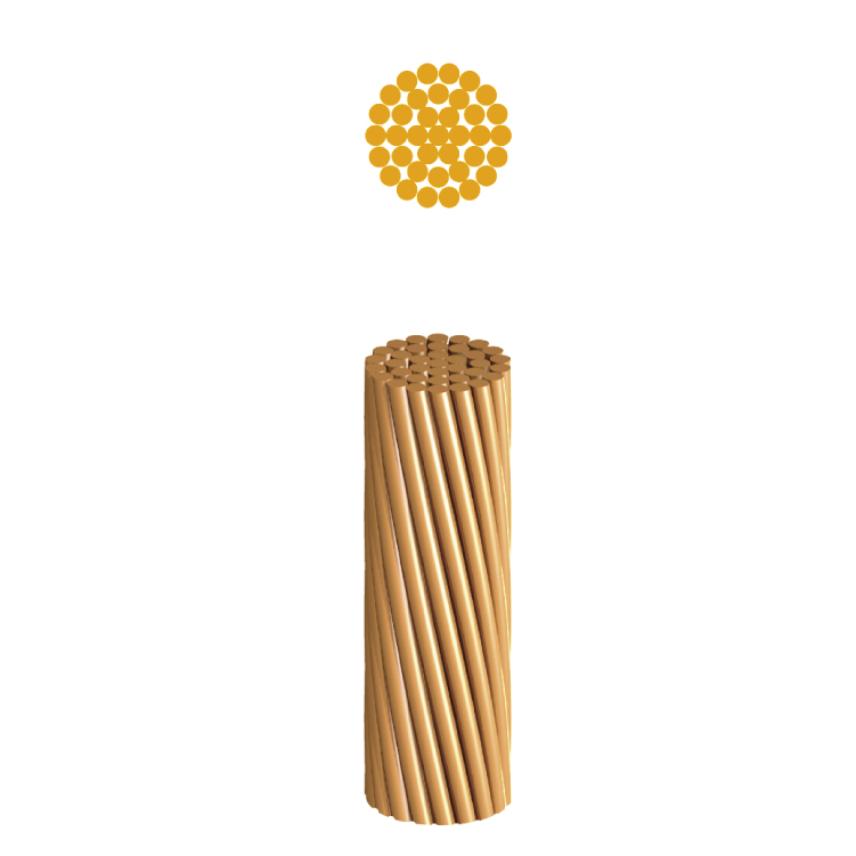

Construcción:
Conductor: Cobre blando, clase A, B o C.
Principales características:
Alta resistencia a la corrosión.
Calibre:
Desde 16 AWG hasta 1000 kcmil.
Embalaje:
En carretes de madera no retornables.
Normas
ASTM B 3: Alambre de cobre, temple blando o recocido.
ASTM B 8: Conductores de cobre cableados concéntricamente, temple blando, semi-duro o duro.
Condiciones de Cálculo de Corriente Cobre AWG
CONDICIONES DE CALCULO DE CORRIENTE
Temperatura máxima del conductor: 75°C.
Temperatura ambiente: 30°C.
Características
Características
Características de construcción
Características de construcción
Material del conductor
Cobre Temple Blando
Clase del conductor
Clase C
Características dimensionales
Características dimensionales
Calibre (AWG/KCMIL)
16 AWG
Calibre conductor
- kcmil
Número total de alambres
19
Diámetro del conductor
1.5 mm
Peso aproximado
12 kg/km
Diametro del Alambre
0.3 mm
Sección del conductor
1.31 mm²
Características eléctricas
Características eléctricas
Capacidad de corriente en aire a 30ºC
28 A
Resistencia máxima del conductor en CC a 20º C
13.7 Ohm/km
Características mecánicas
Características mecánicas
Elongación
- %
Características de uso
Características de uso
Midspan
Yes
Referencia
02
